Düşük Kanatlı ( Low fin ) Gövde Borulu Eşanjör tasarımı

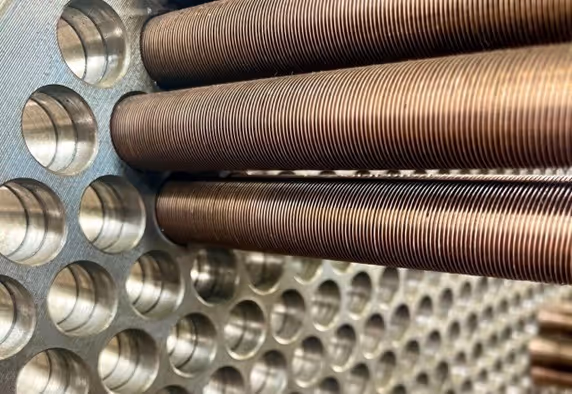

Bu uygulamada gövde borulu eşanjörde borular düşük yükseklikte kanatlara sahiptir. Özellikle gövde tarafına giren akışkanın evaporasyona uğraması söz konusu ise bu tip kendinden kanatlı borular çok büyük avantajlara sahip olacaktır. Yüzey alanının artması ile daha az gövde çapı ile daha az boru kullanılarak eşanjör tasarımı yapılmaktadır. Boru sayısının azalması ve gövde çapının düşmesi maliyeti oldukça azlatacaktır. Düşük kanatlı borular düz borulara göre pahalı olsa da, gövde çapının düşmesi boru sayısını bazı uygulamalarda %50 düşürmektedir. Bu da toplam maliyete baktığımızda düşük kanatlı boru kullanmak çok daha ekonomik olacaktır. Aynı zamanda boyutun azalması eşanjörün kapladığı alanı azaltarak yerden tasarruf sağlamaktadır.

Therminol-66 akışkanı 330 °C’de boru tarafına girmekte 310 °C’de çıkmaktadır. Debi ise 204.315 kg/h değerindedir.

Gövde tarafına giren akışkan ise Therminol VP-1’dir. Bu akışkanın 3.5 bara basıncında 292 °C’de sıvı fazdadır. Aynı basınçta 295 °C’de ise gaz fazına geçmektedir.

Eşanjörün kapasitesi 3000 kW değerindedir. Kettle tip denilen eşanjör modeli gövde tarafında bir evaporasyon varsa kullanılmaktadır. Boru tarafı gövde çapı 900 mm’dir. Kettle tarafı gövde çapı 1500 mm civarındadır. Borular ile gövde arasında oluşan bu boşlukta gaz oluşur ve burada birikir, gövde çıkış nozuluna bağlanan basınç kontrol vanası ile gaz akışı prosese sağlanır. Sıcaklıkların yüksek olmasından ötürü U borular kullanılmıştır.

‍
