KURU & ADYABATİK SOĞUTUCU

Özellikler:

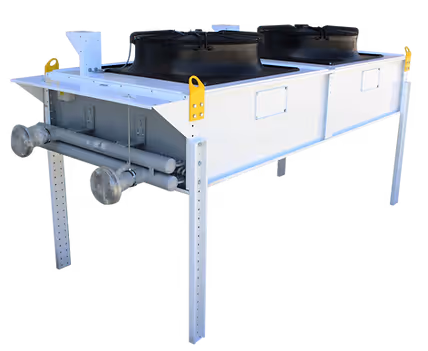

KURU SOĞUTUCULAR

•Kuru soğutucular 20 kW — 698kW arası kapasitelerde üretilmektedir
• Tek sıralı kondansatörler 6 fana kadar bulunur; iki sıra 12 fana kadar.
• İki sıralı kondansatörlerin iki soğutucu devresi vardır.

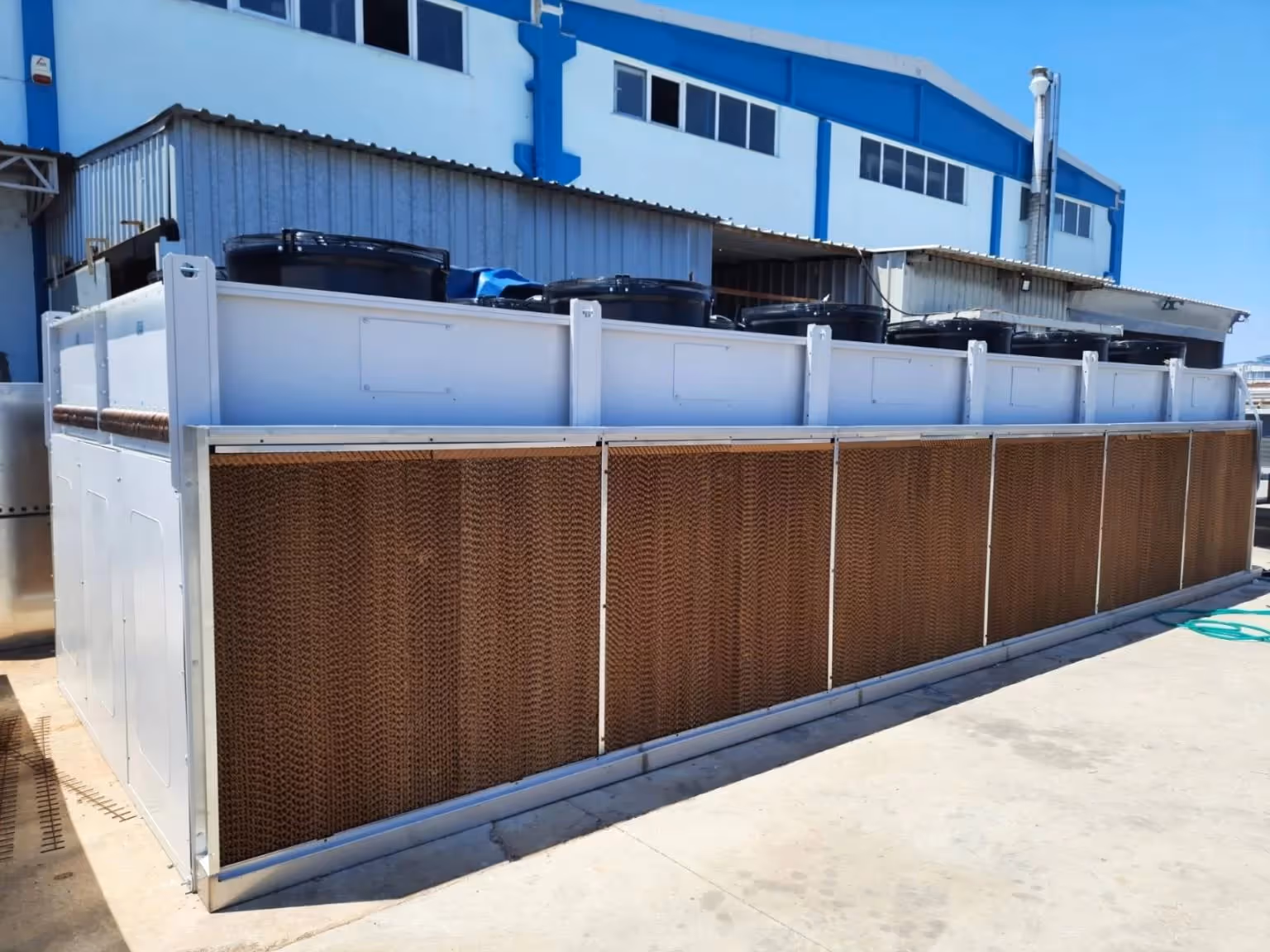

ADYABATİK SOĞUTUCULAR

Adyabatik soğutma pedli sistemlerde pedler, kanat bloğunun önüne monte edilen ve ihtiyaç duyulmayan mevsimlerde kolayca takılıp sökülebilen özel bir muhafaza içine yerleştirilir.

Pompanın yardımıyla su, pedleri ped sisteminin üst kısmından ıslatır. Kuru ve sıcak dış hava, ıslak soğutma pedlerinden geçirilerek önceden soğutulur. Islak soğutma pedleriyle temas eden havanın sıcaklığı, ıslak termometre sıcaklığına yaklaşıktır.

Su, yüzgeçlerle doğrudan temas etmez. Böylece kanatçık ömrü doğrudan püskürtme sistemlerine göre daha uzundur. Ayrıca pedler yüzgeçlerin kirlenmesini önler.

Sistem, minimum su tüketimi ile ürün verimliliğinin artırılmasını sağlar. Sistem sadece kontrol sistemi ile gerektiğinde etkinleştirilir.

Dikey ve V tipi ürünler için kullanılan soğutma pedi uygulaması, sirkülasyonsuz ve devridaim olmak üzere iki şekilde kurulabilir.

Bobin Bloğu

• Kademeli boru hizalaması,
• Bakır borular, alüminyum kanatlar,
• 2,1 — 2,5 — 3,2 mm standart kanatçık aralıkları. Diğer kanat sapları isteğe bağlıdır,
• Tüpler ve uç plakalar arasındaki herhangi bir teması önleyen ve sızıntı olmadan uzun ömürlü çalışma sağlayan uç plakaları desteklemek için kullanılan sürgülü bilezikler ve serbest delikler sistemi kombinasyonu.
• Manifoldlar ve giriş-çıkış bağlantı boruları çeliktir. Havalandırma ve tahliye bağlantıları ile donatılmış manifoldlar.

MUHAFAZA

• Kuru Soğutucular kendi kendinden destekli yapılara sahiptir ve çelik veya beton taban üzerine kurulum için herhangi bir ekstra aksesuar gerektirmez.
• Muhafaza için galvanizli çelik kullanılır. Dış yüzeyler, mükemmel UV ve korozyon koruması sağlayan polyester esaslı elektrostatik toz boya ile kaplanmıştır. Standart renk kodu RAL 7044'tür. Sıcak daldırma galvanizli çelik, magnelis veya paslanmaz çelik isteğe bağlı olarak kullanılabilir.
• Her fan odası, çevrim dışı fanlar sırasında indüklenen rüzgar frezeleme etkisini önlemek için dahili bölme plakaları ile ayrılmıştır.
• Tüm modeller kaldırma gözleri ve montaj ayakları ile donatılmıştır.

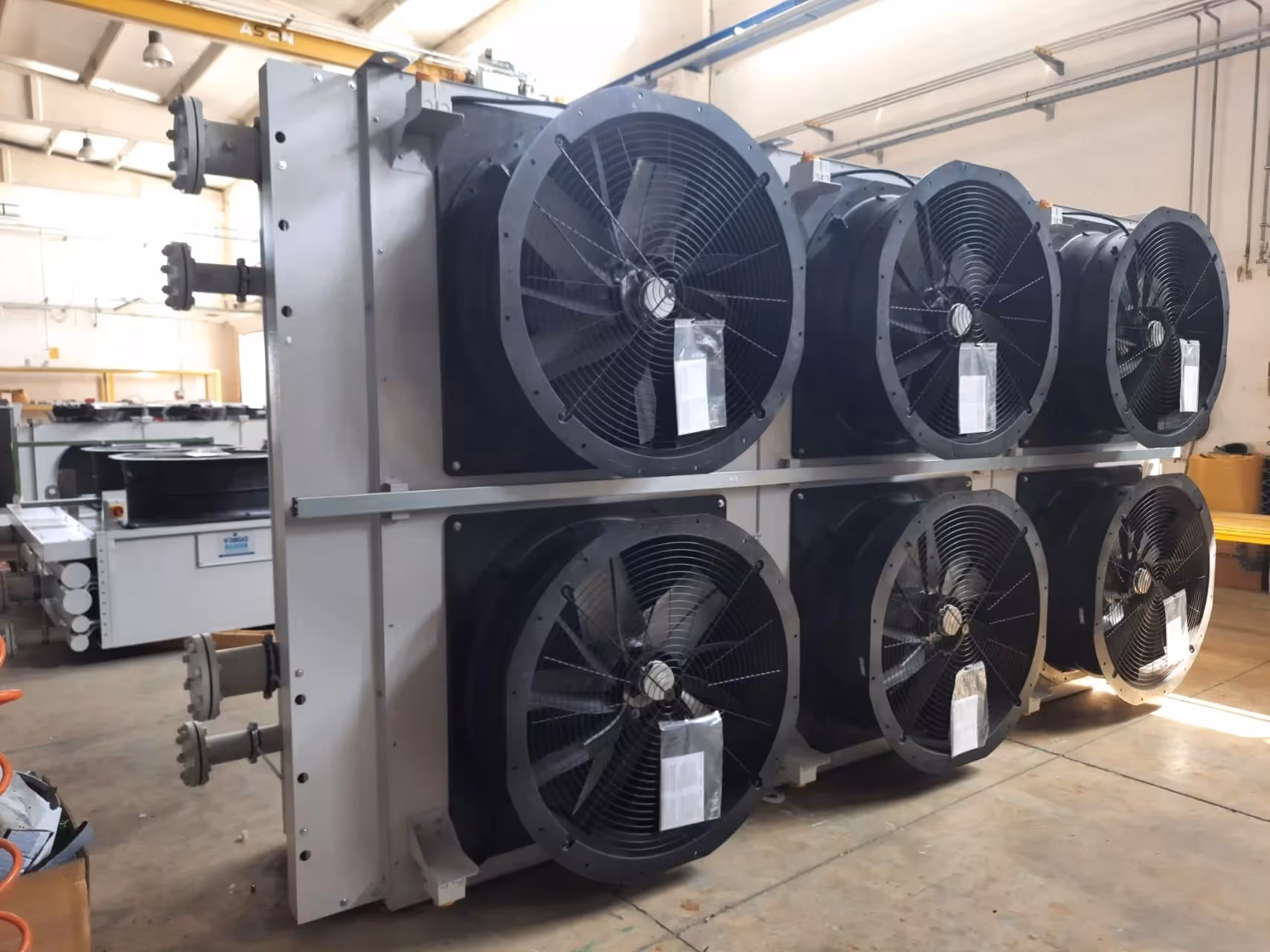

FANLAR

• Kuru soğutucular için emme yönünde yüksek verimli eksenel, harici rotor motoru, Ziehl Abegg, EBM veya 800-910 mm çaplı eşdeğer fanlar kullanılır.
• 800/910 mm fanlar 400V 3 ~ 50Hz'dir, iki farklı hızda çalıştırılabilir ve EC fanları isteğe bağlıdır.
• Frekans invertörü ve tüm kutuplu sinüs filtresi kullanılarak değişken fan hızı regülasyonu sağlanabilir. Tüm harici rotor motorları %100 hız kontrolü için uygundur ve dahili koruma ile donatılmıştır.
• Dış rotor motorları için ortam sıcaklığı aralığı -40° C ile +50° C/+65° C arasındadır. Çalışma koşulları nedeniyle sıcaklık aralığı fan tipine göre +70° C'ye kadar çıkabilir.
• Yüksek çalışma sıcaklıkları için isteğe bağlı olarak farklı fanlar ve motorlar mevcuttur.
• Fanlar, hava akış hızını en üst düzeye çıkarmak için tasarlanmış bir muhafazada çalışıyor.
• Fanların koruma ızgaraları standarttır. Motor koruma sınıfı IP54; yalıtım sınıfı F.
• Friterm, farklı üreticilerin fanlarını kullanma hakkını saklı tutar. Buna bağlı
• türü, fan verileri biraz değişebilir.
• Her fan dış ortam koşullarına uygun emniyet tamir anahtarına sahiptir (IP 66
• koruma sınıfı)
• İSTEĞE BAĞLI AKSESUARLAR VE DİĞER VARYANTLAR
• Kendinden tahliye sistemli ürünler
  Diğer kanat aralığı seçenekleri
  Diğer kanat malzemesi seçenekleri
  - Epoksi/Altın Epoksi kaplı alüminyum kanatlar
  - Magnezyum alaşımlı alüminyum kanatlar
  — Bakır yüzgeçler
  Komple epoksi kaplı bobin seçeneği
  Paslanmaz çelik boru seçeneği
  Paslanmaz çelik kasa seçeneği
  Bakır/Paslanmaz çelik manifold
  dış kapak için farklı renk seçenekleri
  Adyabatik soğutma sistemi
• — Ecomesh sprey sistemi
  - Yüksek (Sisleme sistemi) ve düşük basınçlı doğrudan püskürtme sistemi
• Üç fazlı adım kontrol terminal kutusu
• Farklı hız kontrolü
• İnvertör
  Adım kontrolü
  Gerilim kontrolü
• EC kontrolü
• Titreşim sönümleyicileri
• Farklı bağlantı türleri
• Axitop/akış ızgarası
• Temizleme ve servis açıklıkları.

‍
